Green icon containing a shape with smooth edges. Ferramenta Suavizar

Requisitos da função de usuário

Função de usuário*

Acesso à ferramenta/ao recurso

Usuário completo

✓

Usuário básico

X

*Aplica-se a clientes do Alteryx OneProfessional e Enterprise Edition nas versões 2025.1 e posteriores do Designer.

Use a ferramenta Suavizar para arredondar os ângulos agudos de objetos de polígono ou polilinha adicionando nós ao longo das linhas do objeto. A ferramenta Suavizar utiliza um algoritmo de suavização B-spline para fazer isso.

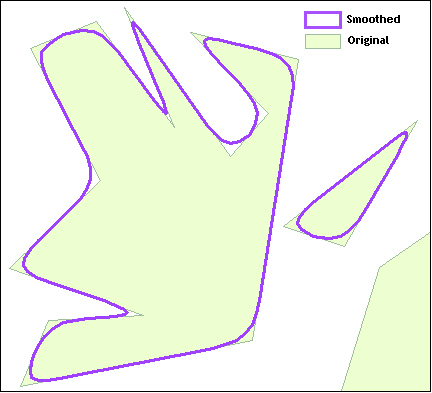

Image displaying how Smooth tool works

Fluxo de trabalho de exemplo

Esta ferramenta tem um fluxo de trabalho de exemplo. Acesse Exemplos de fluxos de trabalho para saber como acessar esse e muitos outros exemplos diretamente no Alteryx Designer.

Configurar a ferramenta

  1. Especifique o Campo espacial que contém o objeto geográfico a ser suavizado. Use Incluir na saída para escolher se o objeto geográfico original deve ou não ser incluído no fluxo de saída. A opção vem desmarcada por padrão para que o objeto não seja incluído.

  2. Suavização : especifique a quantidade de suavização desejada. Essa configuração controla o número de nós que são adicionados a cada curva.

    • Suavizar : o número de nós contidos no objeto original é multiplicado por 2.

    • Suavizar muito : o número de nós contidos no objeto original é multiplicado por 4.

    • Suavizar ao máximo : o número de nós contidos no objeto original é multiplicado por 8.

  3. Insira o Raio máximo : o padrão é 1. A metodologia de suavização adiciona nós para arredondar os cantos. A curva começa no centro de uma linha e se estende até o centro da próxima linha, adicionando continuamente mais nós para formar uma linha redonda, mas nunca excedendo o Raio máximo da curva especificado.

  4. Unidades : especifique as unidades do raio máximo. As opções são Milhas ou Quilômetros . O padrão é "Milhas".

  5. Pós-generalizar para 1% do raio máximo : opção marcada por padrão. Você pode ajustar o valor padrão de 1%. O objeto suavizado é generalizado para eliminar nós redundantes e reduzir o tamanho do arquivo.

  6. Preservar consistência para a camada inteira : opção marcada por padrão. Os segmentos de linha que são compartilhados por múltiplos objetos são suavizados ao mesmo tempo, garantindo que não ocorram lacunas ou sobreposições entre esses objetos.
